塑木复合材料兼具木材的生态性和塑料的可加工性，是一类生态环保材料。然而，由于热塑性塑料的燃烧热值高，塑木复合材料内的灯芯效应明显，其对火焰的高敏感性限制了其应用范围。

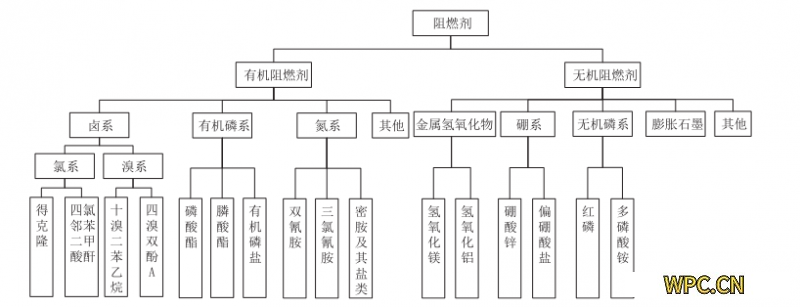

对塑木复合材料进行阻燃处理，使其达到相应的阻燃级别，可进一步提升其市场价值。近年来，关注阻燃剂与表面改性技术的协同作用，提高阻燃性能和效率已成为学术界研究的热点。增强塑木复合材料阻燃性能的主要方法有3种：第1种，在生产前将木质纤维素类天然纤维与阻燃剂一起在高压釜中浸渍；第2种，在复合材料生产过程中以液体或固体形式添加阻燃剂；第3种，在复合材料中加入无机纳米颗粒。这3种引入阻燃剂的方法是最常见的方法，常用阻燃剂及其分类。
据报道,用氨基改性聚磷酸铵（MAPP）和咖啡酸（CA）制备了一种咖啡酸修饰的聚磷酸铵基阻燃剂（MAPP-CA），研究了聚磷酸铵（APP）和MAPP-CA两种不同的阻燃剂对塑木复合材料阻燃性能的影响，结果表明：APP和MAPP-CA均赋予了塑木复合材料良好的阻燃性能，MAPP-CA的阻燃效果优于APP;向生物炭/木材/塑料复合材料中分别添加无机阻燃剂Mg（OH）2和Al（OH）3并研究其阻燃性能。结果表明：Mg（OH）2和Al（OH）3都能明显改善材料的阻燃性能，Mg（OH）2的阻燃效果优于Al（OH）3 ，Al（OH）3降低了材料的力学性能，而Mg（OH）2能明显提高材料的拉伸和冲击强度，当Mg（OH）2的添加量为40%时，阻燃效果最好，由此还可得知部分阻燃剂会改变材料的强度。WANG等采用APP作为阻燃剂对发泡聚氨酯/木粉复合材料（F塑木复合材料）进行阻燃处理，分别采用添加和浸渍的方法制备复合材料。结果表明：浸渍阻燃处理后的 F塑木复合材料 具有更好的阻燃效果，APP 增强了F塑木复合材料的防火性能，说明不同类型的阻燃处理会对材料的性能产生不同的影响;通过3-氨丙基三乙氧基硅烷（KH550）水解缩合制备八氨丙基POSS（OA-POSS），然后再通过熔融共混法制备了OA-POSS/WF/PP 复合材料。对复合材料进行的阻燃性能测试分析表明：添加OA-POSS可提高复合材料的极限氧指数（LOI）值，增加添加量会提高材料的LOI 值。燃烧实验表明：OA-POSS可在一定程度上减少材料的热释放速率与总热释放量，提高复合材料的残炭量，但对材料的烟释放没有明显的降低效果，OA-POSS的加入量越大，材料的阻燃性能越好。
